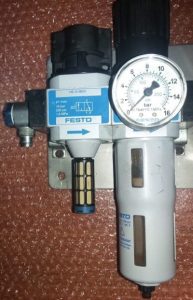

Servis Birimi Kombinasyonu Festo 185737 LFR-3/8-D-MIDI-KC
21 Mart 2017
Yağlayıcı Festo LOE-1/2-D-MAXI 186480
21 Mart 2017
Solenoid Valf Festo MFHE-3-1/2 10421
Valf
Solenoid Valf
Festo
Festo Valf
Festo Solenoid Valf
Festo MFHE
Festo MFHE-3-1/2
Festo 10421
Açıklama
Solenoid Valf Festo MFHE-3-1/2 10421
Alternatif ürün
Yumuşak başlatma / hızlı egzoz supabı MS6-SV-1/2-C-10V24-S (8001469)
| Özellik | Değerler |
| Seri | MS |
| Büyüklük | 6 |
| Valf dilimi genişliği | 62 mm |
| Güvenlik fonksiyonu | Egzoz |
| Performans seviyesi (PL) | Egzoz / Kategori 1’e kadar, Performans Seviyesi c |
| Tasarım yapısı | Piston sürgüsü |
| Çakışmasız | evet |
| Tetikleme şekli | elektriksel |
| Pilot basıncı beslemesi | dahili |
| Sızdırmazlık prensibi | yumuşak |
| Egzost hava fonksiyonu | kısılamaz |
| Yardımcı el kumanda | Pilot solenoid valflerde: kilitlemesiz, basınç oluşmasıyla kilitleme ve egzoz valfi: kilitlemeli, kendinden resetli |
| Geriye dönme şekli | mekanik yay |
| Kumanda şekli | Pilotlu |
| Valf fonksiyonu | 3/2 kapalı, tek durumlu Basınç oluşturma fonksiyonu |
| Çalışma basıncı | 3 … 10 bar |
| C değeri | 23,2 l/sbar |
| b değeri | 0,4 |
| Standart nominal debi | 5.700 l/min |
| 6 -> 0 bar tahliye için standart debi miktarı | 7.600 l/min |
| Kapama süresi Kapama süresi | 65 ms |
| Açma süresi | 370 ms |
| Anahtarlama zamanı | 100% |
| Karakteristik bobin değerleri | 24 V DC: 2.5 W |
| Müsaade edilir gerilim salınımı | +/- 10 % |
| Kullanım havası | ISO8573-1:2010’a uygun basınçlı hava [7:4:4] |
| Çalışma ve pilot ortam hakkında açıklama | Yağlamalı operasyon mümkün (diğer işlemler için gerekli) |
| Korozyona karşı dayanıklılık sınıfı KBK | 2 – Ortalama paslanma |
| Malzeme hakkında not | RoHS’a uygun |
| Koruma sınıfı | IP65 Soketli |
| Kullanım havası sıcaklığı | 0 … 60 °C |
| Çevre sıcaklığı | 0 … 60 °C |
| Depolama sıcaklığı | -10 … 60 °C |
| Darbe direnci | FN 942017-5 ve EN 60068-2-27’ya uygun zorluk derecesi 2 olan şok testi |
| Titreşim direnci | FN 942017-4 ve EN 60068-2-6’ya uygun olarak sertlik seviyesi 2’de taşıma uygulaması testi |
| CE işareti (bkz. uygunluk beyanı) | Makine ekipmanlarıyla ilgili EU yönetmeliğine uygun |
| Güvenilir komponent | evet |
| Bağlantı şekli | Seçenekler: Hat döşeme Aksesuarlı |
| Montaj konumu | istenildiği gibi |
| Ürün ağırlığı | 1.006 g |
| Pnömatik bağlantı 1 | G1/2 |
| Pnömatik bağlantı 2 | G1/2 |
| Pnömatik bağlantı 3 | G3/4 |
| Elektriksel bağlantı | Erkek soket EN 175301-803’e uygun Tasarım C 2-pinli |
| Gövde için malzeme bilgisi | Alüminyum pres döküm |
| Sızdırmazlık elemanları için malzeme bilgisi | NBR |
| Piston kolu için malzeme bilgisi | Yüksek alışımlı paslanmaz çelik |
