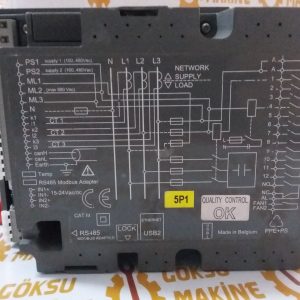

Power Factor Controller ABB RVT12-3P
ABB Power Factor Controller RVT
ABB RVT12-3P

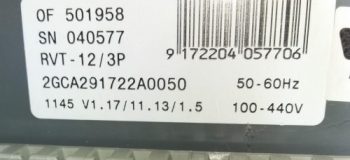

ABB 2GCA291722A0050
ABB RVT12-3P, orta ve yüksek ölçekli tesislerde reaktif güç kompanzasyonu için kullanılan, 12 kademeli ve 3 fazlı ölçüm yapabilen akıllı bir Reaktif Güç Kontrol Rölesidir. Standart rölelerden farkı, sadece tek fazı değil üç fazı da ayrı ayrı analiz ederek dengesiz yüklerde dahi tam doğruluk sağlamasıdır.
Teknik Özellikler
• Kademe Sayısı: 12 bağımsız kademe (Kontaktör veya tristör kontrol edebilir).
• Ölçüm: 3 fazlı gerilim ve akım ölçümü sayesinde tam şebeke analizi yapar.
• Güç Faktörü Ayarı: 0.70 endüktif ile 0.70 kapasitif arasında hedef set değeri.
• Haberleşme: Modbus RTU protokolü desteği ile enerji izleme sistemlerine (SCADA) bağlanabilir.
• Ekran: Çok dilli, grafik LCD ekran üzerinden akım, gerilim, THD (Toplam Harmonik Distorsiyon) ve kozinüsfis takibi.
• Koruma Fonksiyonları: Aşırı gerilim, aşırı sıcaklık ve yüksek harmonik seviyelerinde sistemi korumaya yönelik alarm ve açtırma çıkışları.
• Otomatik Kurulum: Kondansatör güçlerini ve bağlantı şeklini otomatik olarak tanıma özelliği.
Kullanım Alanları ve Sektörler
Özellikle yük dengesizliğinin fazla olduğu ve enerji kalitesinin kritik olduğu sektörlerde tercih edilir:
• Endüstriyel Üretim Tesisleri: Motorların ve kaynak makinelerinin yoğun olduğu fabrikalar.
• Hastaneler ve Veri Merkezleri (Data Centers): Harmoniklerin yüksek olduğu ve kesintisiz temiz enerji gerektiren binalar.
• AVM ve İş Merkezleri: Aydınlatma ve asansör yükleri nedeniyle faz dengesizliği yaşanan yapılar.
• Yenilenebilir Enerji: Rüzgar ve güneş enerjisi santrallerinde şebekeye verilen enerji kalitesini denetlemek amacıyla.
Hangi Marka ve Tür Makinalarda Kullanılır?
RVT12-3P, tek başına bir makine değil, karmaşık elektrik sistemlerini yöneten Alçak Gerilim (AG) Kompanzasyon Panolarının beyni olarak çalışır:
• Pano Markaları: Başta ABB’nin kendi APC (Automatic Power Capacity) panoları olmak üzere; Siemens, Schneider Electric veya yerli pano üreticilerinin (Örn: Aktif, EAE) yüksek segment kompanzasyon çözümlerinde kullanılır.
• Makina Grupları:
o Büyük Kompresör ve Pompa İstasyonları: Değişken yük altında çalışan motor grupları.
o Plastik Enjeksiyon ve Ekstrüzyon Hattı: Yüksek reaktif güç çeken ısıtma ve motor üniteleri.
o Ark Ocağı ve Endüksiyon Fırınları: Enerji verimliliğinin ve harmonik takibinin en zor olduğu ağır sanayi makineleri.
