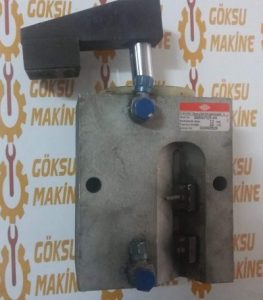

Destaco 89B50R25-4A, endüstriyel otomasyon hatlarında parçaları sabitlemek için kullanılan, pnömatik tahrikli bir döner sıkıştırma (swing clamp) kelepçesidir. Bu model, sıkıştırma kolunu önce 90 derece döndürüp ardından aşağı doğru bastırarak parçayı kilitler.

Teknik Özellikler

• Çalışma Tipi: Çift etkili pnömatik silindir.
• Dönme Yönü: R (Right) – Sağa döner (Kelepçeleme sırasında saat yönünde 90 derece döner).
• Strok (Bastırma Mesafesi): Yaklaşık 25 mm’lik bir stroka sahiptir.
• Gövde Çapı/Boyutu: 50 mm silindir çapına sahip “heavy-duty” (ağır hizmet) serisidir.
• Kol Bağlantısı: “-4A” kodu, kolun montaj tipi ve hava portlarının konumlandırılmasıyla ilgili spesifik konfigürasyonu temsil eder.
• Blok Gövde: Kompakt tasarımı sayesinde doğrudan fikstür üzerine veya yan yüzeylere kolayca monte edilebilir.
• Malzeme: Aşınmaya dayanıklı sertleştirilmiş çelik ve alüminyum alaşımlı gövde.

Kullanım Alanları ve Sektörler

Parçanın üzerine kolayca yerleştirilmesi ve işlem bittiğinde kolun aradan çekilmesi gereken alanlarda kullanılır:

• Otomotiv Endüstrisi: Gövde parçalarının kaynak fikstürlerinde sabitlenmesi.
• Metal İşleme: CNC tezgahlarında parçanın işlenmesi sırasında otomatik olarak kenetlenmesi.
• Montaj Hatları: Beyaz eşya veya motor parçalarının montajı sırasında parça kaymasını önleme.
• Havacılık: Büyük uçak gövde panellerinin delme ve perçinleme işlemlerinde.
• Plastik ve Kauçuk: Kalıp sonrası çapak alma veya birleştirme işlemlerinde.

Hangi Marka ve Tür Makinalarda Kullanılır?

• Marka: Münhasıran Destaco üretimidir; ancak KUKA, ABB, Fanuc gibi robotik hücrelerin içinde yer alan fikstür sistemlerinde standart bileşendir.

Makina Türleri:

o Otomatik Kaynak Fikstürleri: Robotun parça etrafında rahat hareket etmesi için kolu geri çeken sistemlerde.
o CNC İşleme Merkezleri: Hidrolik sistemlerin kurulamadığı veya tercih edilmediği hava beslemeli işleme tablalarında.
o Özel Makina İmalatı (SPM): Tek amaca yönelik üretilen delme, vidalama veya test makinalarında.
o Robotik Transfer Hatları: Parçanın istasyonlar arasında taşınırken sarsılmasını önleyen taşıyıcı paletlerde.
