Robotik Lazer Kesim Kafası Precitec YK52
Robotlu Lazer Kesim Kafası
Lazer Kesim Kafası
Robotik Lazer Kesim Kafası
Precitec
Precitec Lazer Kesim Kafası
Precitec Robotik Lazer Kesim Kafası
Cutting Head Precitec YK52
Precitec Laser
Precitec LD 30C D66
Precitec P0789-110-00001
Precitec Laser Kesim Kafası
Precitec Robotik Laser Kesim Kafası
Robotik Laser Kesim Kafası
Cutting Head Precitec YK52
Precitec LD 30C D66
Precitec P0789-110-00001

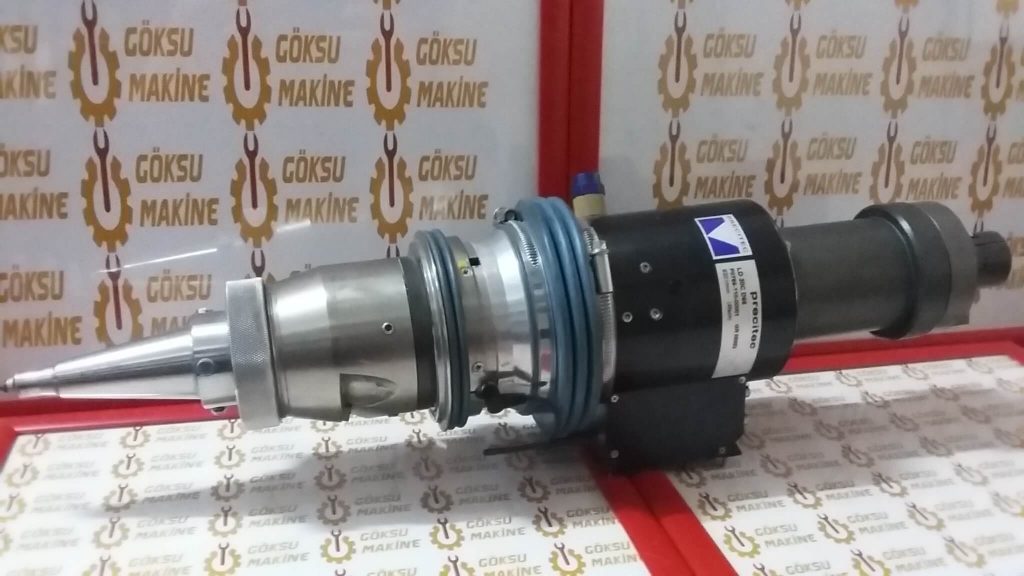

Precitec P0789-110-00001 GR 08992
930 I/mm (4fach)

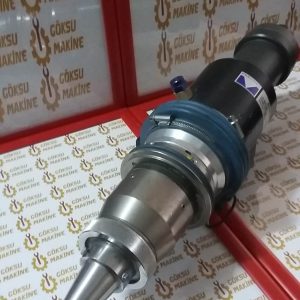

Precitec YK 52 Lazer Kesme Kafası
Precitec YK 52 LD 30 C D66 ayar eksenli robot kesme kafası, darbe +/- 15 mm, açıklık 66 mm. Odak uzaklığı 120 mm, lensler Ø 50 mm. MW fiber optik kablo bağlantısı.
Mak. Lazer Gücü: 5,5 kW
Kolimasyon Odak Uzaklıkları: 100, 125, 150, 200 mm
Odak Uzaklıkları: 80, 120, 125, 150 mm
Maks. Diyafram Açıklığı Temzliği: 48mm
NAmax: FC125’te 0.18, NAmax: FC150’de 0.15, NAmax: FC200’de 0.12
Eksenel Uzunluklar: 138.5 – 205.3 mm
Cutting Head Precitec YK52
Lazer Kesme Kafası Konektörü Precitec AK YK52 P0587
YK 52 lazer kafası, Nd: YAG, disk, diyot ve fiber optik lazerlere dayalı katı hal lazerler ile kullanılabilir.
Uygulama
• 3D kesim
• Bir robot üzerine ve çok eksenli lazer ekipmanlarına montaj
• İnce tabaka malzemesinin kesilmesi
• Metal kesme
Özellikler
• Montajdaki sistem eksenleri (LD30 C, LD 30 N), baş, sensör ve kolimatörü
• Entegre, patentli mesafe sensörü
• Zarif tasarım
• Hafiflik
• Lenslerin TCP değiştirmeden dikey ve yatay hizalanması
• Bir çarpışma sırasında hata sinyali, kablonun hasar görmesi
• Manyetik çarpışma koruması (isteğe bağlı)
• Merceklerin kesme gazı ile havanın soğutulması
Precitec tarafından geliştirilen bu bileşenler, endüstriyel lazer işleme (özellikle kaynak ve kesim) sistemlerinde yüksek hassasiyet ve odak kontrolü sağlayan profesyonel optik donanımlardır.
1. Cutting Head Precitec YK52 (Lazer Kesme Kafası)
YK52, özellikle robotik lazer uygulamaları için tasarlanmış kompakt ve sağlam bir kesme kafasıdır.
• Özellikleri: Modüler yapıya sahiptir, farklı odak uzaklıkları için kolayca konfigüre edilebilir. Entegre mesafe sensörü (kapasitif) ile malzeme yüzeyini milimetrik hassasiyetle takip eder.
• Kullanım Alanları: 2D ve 3D lazer kesim, ince sac işleme ve prototip üretimi.
• Sektörler: Otomotiv (gövde parçaları), beyaz eşya ve metal mobilya imalatı.
• Makine Türleri: KUKA, ABB, Fanuc gibi robotik kolların ucunda veya özel üretim 5 eksenli lazer kesim tezgahlarında kullanılır.
2. Precitec LD 30C D66 (Kollimatör Lens Grubu)
Lazer ışınını odaklama ünitesine iletmeden önce paralel hale getiren (kollimasyon) optik bir modüldür.
• Özellikleri: “D66” çapındaki optikleri temsil eder. Yüksek lazer gücüne (kW seviyeleri) dayanıklı özel kaplamalı lensler içerir. Odak noktasının kararlılığını korumak için tasarlanmıştır.
• Kullanım Alanları: Fiber lazer ışın iletim sistemlerinde ışın çapını ayarlama ve netleme.
• Sektörler: Havacılık, ağır sanayi ve sac işleme merkezleri.
• Makine Türleri: Bystronic, Trumpf (bazı modeller), Amada ve Ermaksan gibi fiber lazer makinalarının kafa içi optik yollarında bulunur.
3. Precitec P0789-110-00001 (Yedek Parça / Sensör Parçası)
Bu kod genellikle Precitec’in yükseklik kontrol sistemlerinde kullanılan bir seramik parça veya sensör kablo bağlantı elemanını temsil eder.
• Özellikleri: Yüksek sıcaklığa ve elektriksel gürültüye dayanıklı izolasyon malzemesinden üretilmiştir. Nozül ile lazer kafası arasındaki kapasitif sinyal iletimini yalıtır.
• Kullanım Alanları: Lazer kafasının nozül kısmında, kapasitif mesafe ölçümünün sağlıklı yapılması için yalıtım noktası olarak görev yapar.
• Sektörler: Lazer kesim teknolojisinin kullanıldığı tüm metal işleme sektörleri.
• Makine Türleri: Precitec ProCutter, LightCutter veya Lasermatic sistemlerine sahip olan tüm lazer tezgahlarında (Durmazlar, Nukon, Bodor vb.) sarf malzemesi veya kritik yedek parça olarak yer alır.
