Açıklama

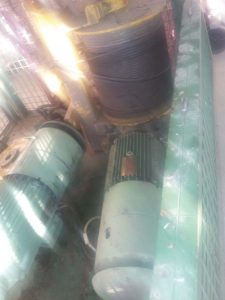

SEW EURODRİVE K67 DV132S4-BMG-TF-C-ES2T Helisel-Konik Dişli Redüktörlü Motor
Helisel-konik dişli red.motor Helisel-konik dişli red.motor
K67 DRN132S4/BE11/IS/TF/ES7C/C
K67 DRN132S4/BE11/IS/TF/ES7C/C
| Hız [d/dak] | : 1461 / 61 |
| Toplam tahvil [I] | : 24,00 / 0 |
| Ma max [Nm] | : 800 |
| Çıkış torku [Nm] | : 860 |
| Servis faktorü SEW-FB | : 0,95 |
| Montaj pozisyonu | : M4A |
| Klemens kutusu kablo giriş poz | : 270/1 |
| Yağlama / miktar [l] | : CLP 220 Mineral Yağ / 3,30 |
| Boyama | : 51160210 |
| Çıkış mili | : 40x80mm lg. |
| Redüktör Bağlantı Şekli | : Ayak-montajlı |
| Döküman no. A | : 21932786 |
| Parça Listesi | : 332551295 |
| Motor gücü [kW] | : 5.5 |
| Motor frekansı [Hz] | : 50,0 |
| Çalışma dön. S1-S10 | : S1 |
| Motor voltajı [V] / bağ. tipi | : 230/400 üçgen/yıldız |
| Akım [A] | : 18,20 / 10,50 |
| cos phi | : 0,84 |
| Soket bağ. devre şeması | : R81 / 680790306 |
| Termal sf..[°C]/koruma[IP] | : 155(F) / 54 |
| International efficiency class | : IE3 |
| Verimlilik | |
| -de 50/75/100% Pn [%] | : 90,6 / 90,6 / 89,6 |
| CE mark | : Var |
| IS specification | : 01 |
| 1st plug connector | : IS |
| Elektrik arayüzü 1 bağlantısı | : IB |
| 1st connector, connector code | : 01IB |
| Brake | : BE11A |
| Fren voltajı [V]/-torku [Nm] | : 400 AC / 80 |
| Fren köprü diyodu | : BGE1.5 |
| fren bağ. devre şeması | : B120 / 690080106 |
| Fan guard element | : 001 |
| Motor protection | : 001 |
| Enkoder | : ES7C / Mil-merkez negatif montaj |
| Elektrik arayüz | : 09 |
| Artımlı değer | : 1024 |
| Mutlak değer | : yok |
| Bağlantı | : 11 |
| Versiyon | : AG |
| Enkoder devre şeması no. | : 681790008 |
| Enkoder kod 1 | : 09AB00AA11AG |
| Technical data sheet encoder | : 86022__16 |
| Terminal box cover | : 13643215 |
| Döküman no. A | : 22760253 |
