Staiger Mohilo DMF-P V3 Digital Ölçüm Sistemi
Digital Kuvvet-Mesafe Ölçüm Sistemi
Digital Force-Displacement Measuring System

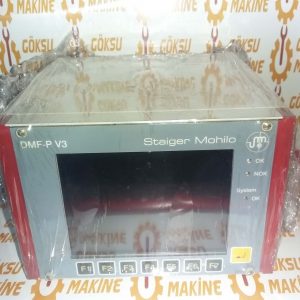

Digital Ekran Staiger Mohilo DMFP-V3
Staiger Mohilo DMFP -V3 Dijital Ekran
Dijital Kuvvet-Mesafe Ölçüm Sistemi Staiger Mohilo
Digital Force-Displacement Measuring System Staiger Mohilo
Düzenli eğri değerlendirme-düzenli iz değerlendirme
Staiger Mohilo DMF-P V3, endüstriyel üretim hatlarında presleme, birleştirme ve montaj süreçlerini denetlemek için kullanılan yüksek hassasiyetli bir Dijital Kuvvet-Mesafe (Force-Displacement) Ölçüm ve İzleme Sistemidir. Bu cihaz, parçaların birbirine geçme kuvvetini ve kat edilen mesafeyi gerçek zamanlı olarak analiz ederek üretimin kalitesini garanti altına alır.
Teknik Özellikler
Cihaz, karmaşık montaj işlemlerini grafiksel verilerle takip etme yeteneğine sahiptir:
• Ölçüm Yeteneği: Kuvvet-mesafe, tork-açı veya kuvvet-zaman grafiklerini denetleyebilir ve değerlendirebilir.
• Hafıza ve Kayıt: Her biri için 8 farklı değerlendirme penceresi atanabilen toplam 32 farklı iş parçası parametre kaydı tutabilir.
• Ekran: Ölçüm eğrilerinin grafiksel olarak izlenebildiği entegre LCD ekranı bulunur.
• İletişim Arayüzleri:
o PLC ile paralel veya seri iletişim (Profibus ve Interbus seçenekleri).
o PC ile veri yükleme/indirme için RS232-2 bağlantı noktası.
o Ölçüm sonuçlarını kaydetmek için RS232-1 arayüzü ve yazıcı bağlantısı (LPT).
• Kurulum: PC gerektirmeden doğrudan cihaz üzerinden kurulum ve teşhis yapılabilir; 4 farklı menü dili desteği sunar.
• Fiziksel Yapı: Masa üstü, saha tipi veya panel tipi montaj seçeneklerine uygun tasarlanmıştır.
Kullanım Alanları
DMF-P V3, özellikle hata payının düşük olması gereken seri üretim hatlarında tercih edilir:
• Presleme ve Geçme İzleme: Motor bloklarına valf yatağı çakılması veya rulmanların miller üzerine preslenmesi gibi “press-fit” işlemlerinde.
• Montaj Denetimi: Otomotiv ve beyaz eşya sektöründeki kritik birleştirme noktalarında parçaların tam ve doğru kuvvetle yerine oturup oturmadığını kontrol etmede.
• Tork ve Açı Kontrolü: Vidalama veya döndürme gerektiren montaj işlemlerinde tork değerinin açıya göre değişimini izlemede.
• Kalite Kontrol (OK/NOK): Üretilen parçaların belirlenen toleranslar içinde olup olmadığını anlık olarak belirleyip hatalı ürünlerin hattan ayrılmasını sağlamada.
• Robotik ve Otomatik Hatlar: Servo amplifikatör kontrolü ile entegre çalışarak tam otomatik birleştirme sistemlerinde.
