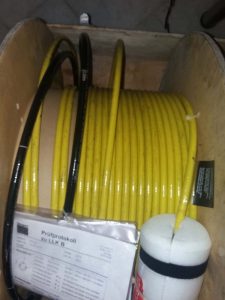

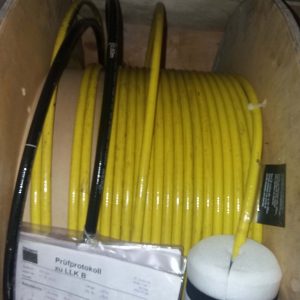

TRUMPF HAAS LAZER LLK-B 06-40 FİBER KABLO
Trumpf 22-36-16-00/08
Trumpf 82039247
Trumpf 0571698
Çap:600 um – 600 microns
Uzunluk : 40mt

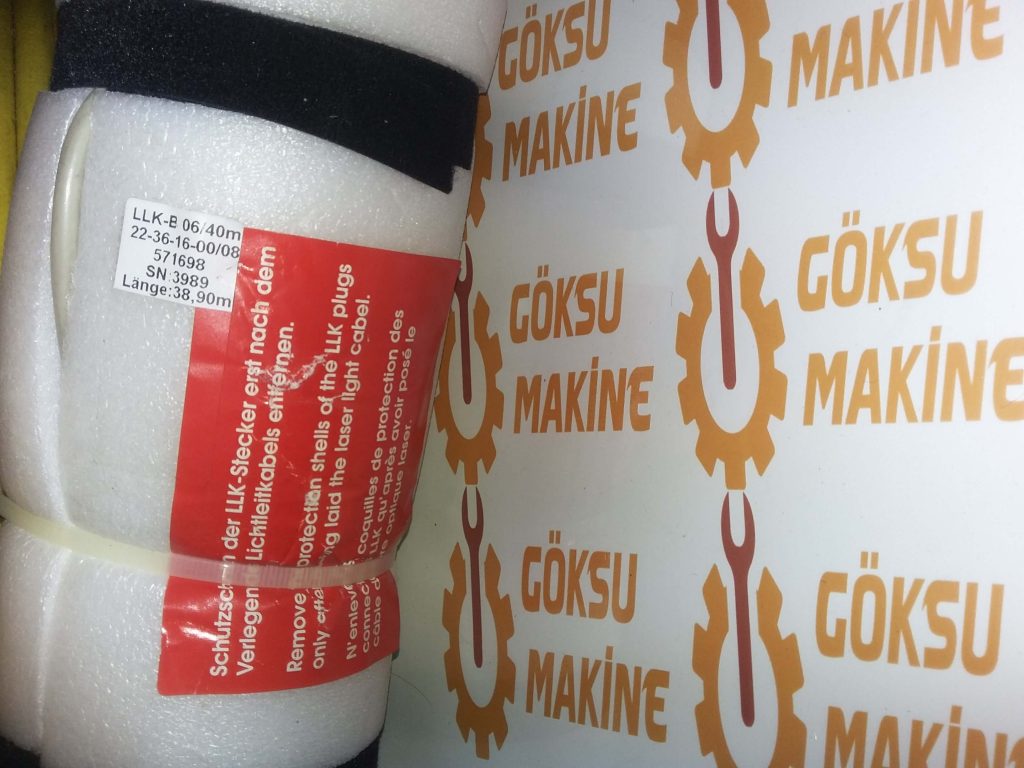

İdent-Nr.:22-36-16-00/08
Lfd.Nr.:3989
Trumpf Haas-Laser LLK-B 06-40, endüstriyel lazer sistemlerinde ışın kaynağı ile işleme kafası arasındaki bağlantıyı sağlayan yüksek performanslı bir lazer ışığı kablosudur (Laser Light Cable). Bu kablo, özellikle esneklik ve yüksek güç iletimi gerektiren robotik ve CNC uygulamaları için tasarlanmıştır.
Teknik Özellikler
• Kablo Tipi: LLK-B serisi (Trumpf’un standart, dayanıklı ışın kılavuz kablosu ailesi).
• Çekirdek Çapı: 600 µm (mikron).
• Uzunluk: 40 metre.
• Sayısal Açıklık (Numerical Aperture): Genellikle 0.11 – 0.12 aralığındadır.
• Güç Kapasitesi: 4000 W (4 kW) ile 8000 W (8 kW) gibi yüksek güç seviyelerindeki katı hal lazerlerini (fiber ve disk lazerler) destekleyebilir.
• Koruma ve Esneklik: Endüstriyel ortamlardaki bükülmelere, çekmelere ve dış darbelere karşı zırhlı ve yüksek dayanımlı bir dış kılıfa sahiptir.
Kullanım Alanları ve Sektörler
Işının fiber üzerinden esnek bir şekilde taşınabilmesi sayesinde özellikle şu alanlarda tercih edilir:
• Otomotiv: Şasi ve gövde parçalarının robotik lazer kaynağı ve 3D kesimi.
• Metal İşleme: Sac ve boruların hassas 2D/3D kesimi, yüzey sertleştirme ve kaplama (LMD) işlemleri.
• Havacılık ve Savunma: Kritik alaşımların yüksek hassasiyetle birleştirilmesi ve işlenmesi.
• Tıp Teknolojisi: Steril ve yüksek hassasiyet gerektiren tıbbi cihaz üretimleri.
• Beyaz Eşya: Paslanmaz çelik ve alüminyum parçaların sıçramasız ve temiz kaynağı.
Hangi Marka ve Tür Makinalarda Kullanılır?
• Marka: Münhasıran TRUMPF ve Haas-Laser marka lazer jeneratörleri için üretilmiştir.
• Lazer Türleri:
o TruDisk: Trumpf’un yüksek güçlü disk lazer üniteleri.
o TruPulse: Atımlı (pulsed) katı hal lazerleri.
o TruFiber: Sürekli dalga (CW) fiber lazer kaynakları.
o Nd:YAG Lazerler: Eski nesil katı hal lazer jeneratörleri.
• Makine Modelleri:
o TruLaser Cell 3000/7000/8000: Çok eksenli 3D lazer işleme merkezleri.
o TruLaser 3030/5030: Fiber seçenekli 2D lazer kesim tezgahları.
o Robotik Hücreler: KUKA, ABB veya Fanuc robotlarının uç kısmına entegre edilmiş Trumpf lazer kafalarını (BEO serisi gibi) besleyen ana iletim hattı olarak görev yapar.
