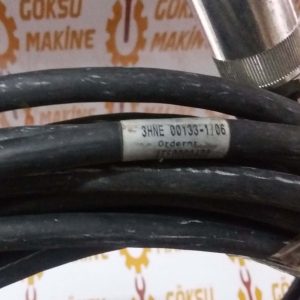

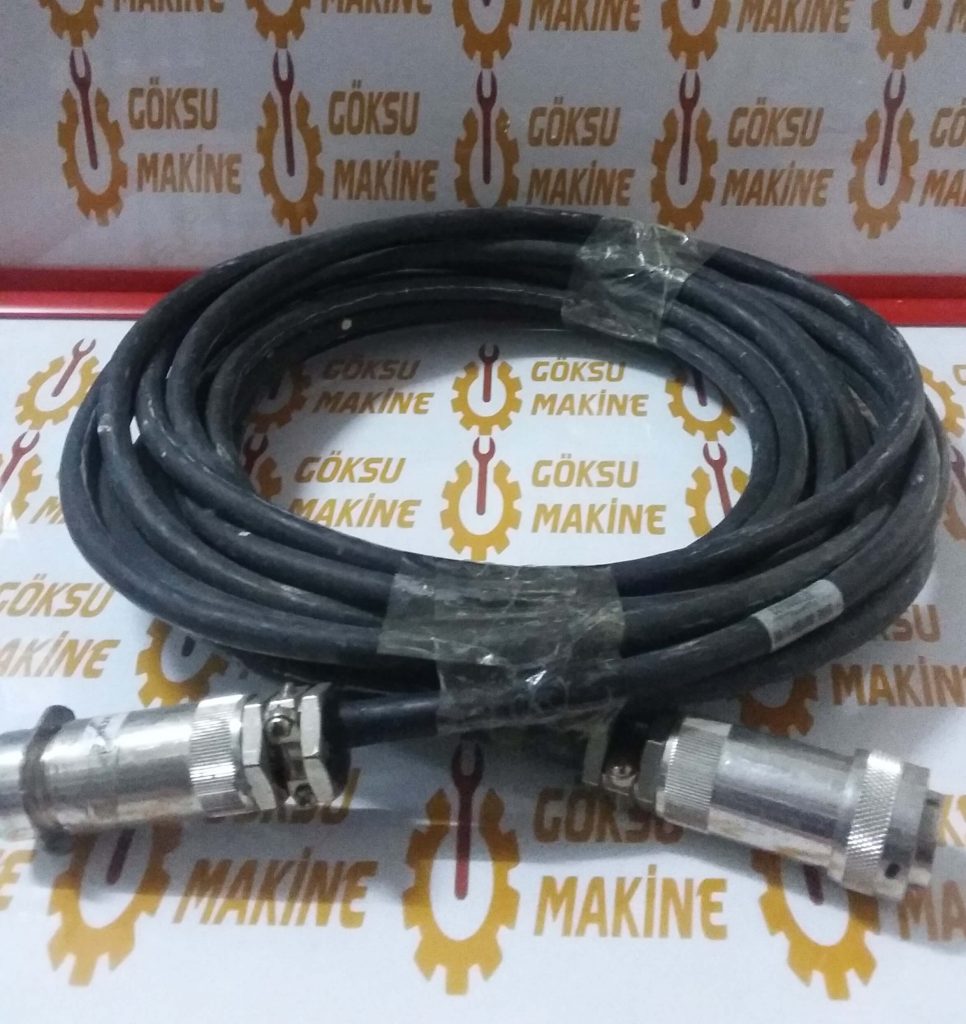

ABB 3HNE00133-1, endüstriyel robot sistemlerinde operatörün robotu manuel olarak programlamasını, hareket ettirmesini ve test etmesini sağlayan el terminali (Teach Pendant Unit – TPU) için özel olarak geliştirilmiş 10 metre uzunluğunda bir TPU uzatma kablosudur. ABB’nin klasik ve güvenilir robot kabin mimarilerinde veri ve enerji iletiminin sürekliliğini korumak amacıyla birincil bağlantı köprüsü olarak görev yapar.

• Ürün Tanımı ve İşlevi: Robot kontrol kabini ile el programlama terminali (Teach Pendant) arasındaki mesafeyi esnetmek amacıyla tasarlanmış fabrikasyon hazır uzatma kablosu.
• Kablo Uzunluğu: Geniş çalışma sahalarında operatöre hareket özgürlüğü sunan tam 10 metre nominal hat mesafesi.

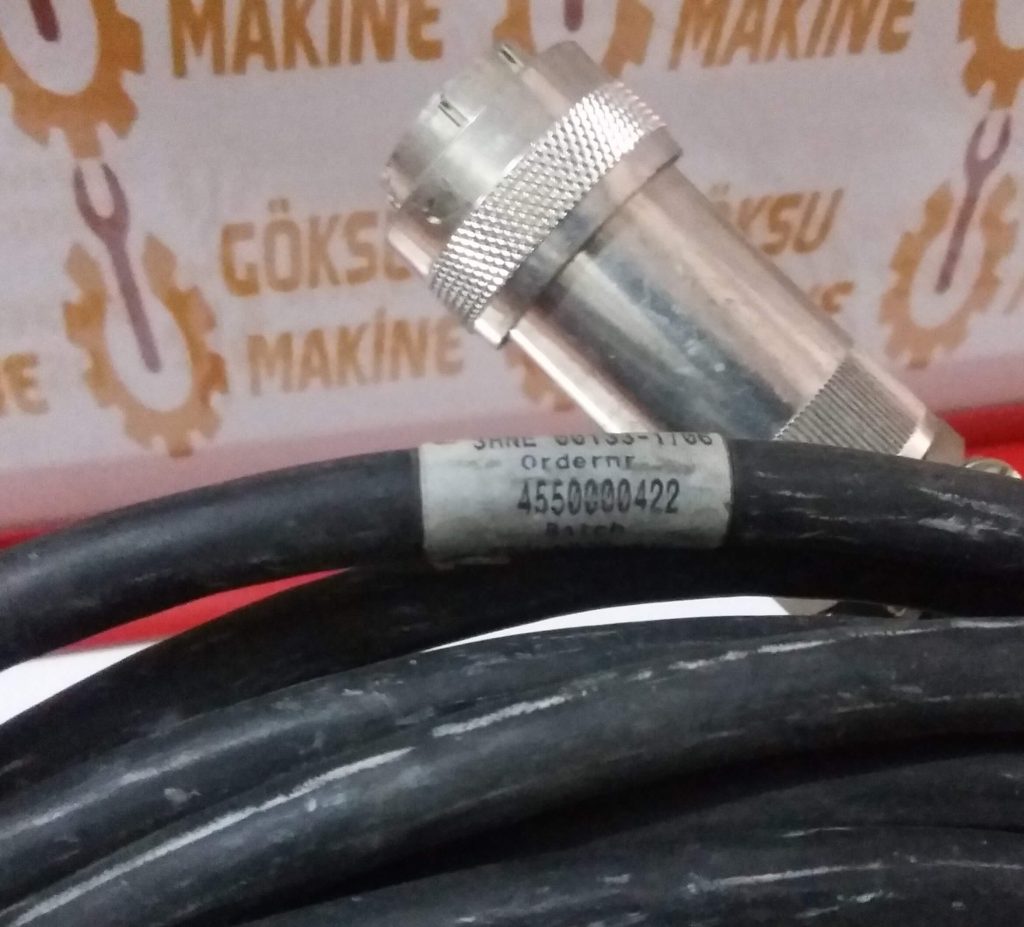

• Konnektör ve Pin Yapısı: Endüstriyel şoklara karşı dayanıklı, güvenli kilitlenme mekanizmasına sahip 19 pinli (19-pole) özel bağlantı soketi arayüzü.
• Kabin ve Denetleyici Uyumluluğu: ABB Robotics endüstri standartlarını belirleyen S4, S4C ve S4C+ robot kontrol kabin platformları ile tam donanımsal entegrasyon.
• İletken ve Ekranlama Kalitesi: Acil stop, onay tuşu sinyalleri ve ekran verilerinin parazitsiz aktarılması için yüksek yoğunluklu elektromanyetik (EMI) ekranlama zırhı.
• Dış Kılıf Malzemesi: Fabrika zeminlerindeki mekanik sürtünmelere, gerilmelere ve bükülmelere karşı dirençli ağır hizmet tipi endüstriyel dış kılıf koruması.
• Ağırlık Seviyesi: Saha içinde taşınabilirliği kolaylaştıran, yaklaşık 1.5 kg ile 2.4 kg aralığında (bağlantı rekorları dahil) net donanım kütlesi.
________________________________________
🏭 2. Kullanım Alanları ve Tercih Edildiği Sektörler
Operatörün ana kontrol kabininden uzakta, doğrudan iş parçasının veya robot hücre çitlerinin içindeyken robotu çıplak gözle izleyerek programlaması gereken tüm seri imalat kollarında tercih edilir.
• Otomotiv ve Yan Sanayi: Gövde montaj hatları, punta kaynak hücreleri, mastik sürme istasyonları ve parça transfer hatları.
• Metal İşleme ve Ağır Sanayi: CNC tezgah besleme üniteleri, sac bükme otomasyonları, ağır pres hatları ve döküm çapak alma sistemleri.
• Ambalaj, Lojistik ve İstifleme: Tesis sonlarındaki yüksek hızlı paletleme, kolileme ve ürün ayrıştırma (sorting) konveyör hatları.
• Havacılık ve Savunma Sanayii: Büyük gövde saclarının perçinlenmesi, parça işleme süreçleri ve hassas kaynak beşik uygulamaları.
________________________________________
🤖 3. Kullanıldığı Makine Türleri ve Global Entegrasyon
ABB markasının efsanevi çok eksenli artiküle (mafsallı) endüstriyel robot gövdelerinin saha kurulum ve ince ayar süreçlerinde konumlandırılır.
• Çok Eksenli Endüstriyel Robotlar: Ağır ve orta tonajlı iş parçalarını taşıyan veya işleyen ABB IRB 140, IRB 2400, IRB 4400, IRB 6400 ve IRB 7600 robot kollarının kumanda altyapısında.
• Robotik Kaynak ve Entegrasyon Hücreleri: Robot çalışma menzilini çevreleyen güvenlik çitlerinin dışından veya içinden robot yörünge adımlarının el terminaliyle yazılması esnasında.
• Global Entegrasyon: Küresel otomotiv üreticilerinin (BMW, Volvo, Fiat, Ford, General Motors vb.) ve dünya çapında anahtar teslim fabrika kuran büyük otomasyon entegratörlerinin klasik üretim hatlarında standart el terminali aksesuarı olarak yer bulur.
________________________________________
🛠️ 4. Ürün Kullanıcıların Hangi Problemlerini Çözer?
Kısa kabloların yarattığı operasyonel kör noktaları ve saha şartlarından kaynaklanan mekanik aşınma sorunlarını ortadan kaldırır.
• Kör Noktada Programlama Zorluğu: El terminalinin orijinal kablosunun yetersiz kaldığı büyük robot hücrelerinde operatörün robota yaklaşamama problemini çözer; 10 metrelik ekstra mesafe ile operatör robotun tam yanına giderek milimetrik ayar yapar.
• Sinyal Kesilmeleri ve Haberleşme Kopuklukları: Kalitesiz veya hasarlı kabloların yarattığı anlık veri kayıplarını ve ekran donmalarını, endüstriyel standartlardaki kararlı iletken yapısı ve 19 pinli sağlam soket kenetlenmesi ile ortadan kaldırır.
• Pano ve Terminal Soket Aşınmaları: El terminalinin sürekli kabine takılıp sökülmesiyle kabin soketinin aşınması problemini engeller; bu uzatma kablosu kabine sabitlenerek aşınma yükünü kendi üzerine alır ve ana panoyu korur.
________________________________________
✨ 5. Öne Çıkan Kullanıcı Avantajları
İşletme maliyetlerini düşürürken, iş güvenliği kurallarına tam uyum sağlayan ve bakım ekiplerine zaman kazandıran önemli teknik avantajlar barındırır.
• Tak-Çalıştır Fabrikasyon Kolaylığı: Kablonun her iki ucundaki 19 pinli endüstriyel konnektörler hazır montajlı geldiği için sahada kablo soyma, yüksük çakma ve soket montaj işçiliğiyle zaman kaybettirmez.
• Yüksek Güvenlik Sinyali Kararlılığı: Acil stop (E-Stop) ve onay tuşu (Deadman Switch) gibi hayati güvenlik hatlarını en küçük sinyal direnci yaratmadan taşır, iş güvenliği mevzuatlarına tam uyum sağlar.
• Esnek ve Dayanıklı Mobilite: Dış kılıfının özel yapısı sayesinde fabrika zeminindeki yağlara, bor yağı buharına ve neme karşı üstün direnç gösterir; hat boyunca sürüklenmelere karşı yırtılmaz.
• Yatırım Sürdürülebilirliği: Çalışır durumdaki klasik nesil ABB robot hücrelerinin pahalı komple donanım değişimlerine gitmeden, sadece bu aşınan kablonun yenilenmesiyle uzun yıllar daha hat genelinde aktif kalmasını destekler.
________________________________________
🔍 6. Genel Sorun Giderme Adımları
Robot el ünitesi ekranına enerji gelmediğinde, ekran çizgili göründüğünde veya güvenlik alarmları (Acil Stop / Onay Tuşu Hatası) sıfırlanamadığında izlenmesi gereken öncelikli saha kontrol adımlarıdır.
• Konnektör Kilitlerini ve Pinleri Kontrol Edin: 19 pinli soketlerin kabin tarafına ve el terminali tarafına tam oturup kilitlendiğinden emin olun; gevşek soketler anlık veri kopmalarına neden olur. Soketi sökerek içindeki dişi/erkek pinlerin eğilip eğilmediğini gözle inceleyin.
• Kablo Boyunca Fiziksel Hasar Testi Yapın: 10 metrelik hat boyunca keskin bir metal parçasının veya robot gövdesinin kabloyu sıkıştırıp ezmediğini, dış kılıfı yırtıp yırtmadığını kontrol edin; iç damar ezilmeleri kısa devreye yol açar.
• Soket İçini Nem ve Oksitlenmeye Karşı İnceleyin: Fabrika ortamındaki nem veya bor yağı sızıntısının soket içine sızıp sızmadığını denetleyin; korozyon veya sıvı teması varsa soket içini endüstriyel yağsız kontak sprey ile temizleyip basınçlı hava ile kurutun.
• Güvenlik Hatları Süreklilik Ölçümü Yapın: Robot “Açık Acil Stop Sinyali” hatasından çıkmıyorsa, uzatma kablosunu sökerek multimetre süreklilik (buzzer) modunda acil stopa ait pin damarlarında iç kopukluk olup olmadığını test edin.
• Uzatma Kablosunu Devre Dışı Bırakarak Test Edin: Sorunun el terminalinden mi yoksa uzatma kablosundan mı kaynaklandığını bulmak için el terminalini doğrudan robot kabinine (uzatma kablosu olmadan) bağlamayı deneyin; terminal doğrudan çalışıyorsa uzatma kablosu ömrünü tamamlamıştır.
