Açıklama

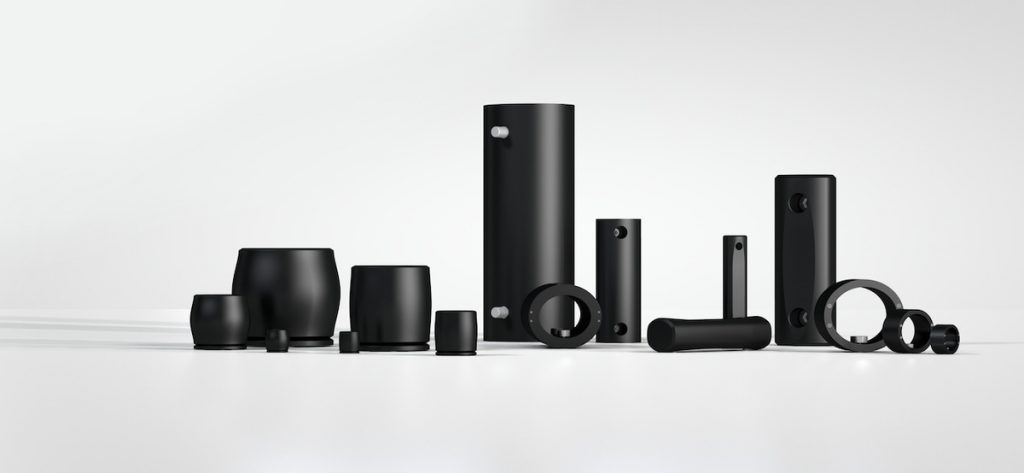

ACE Profil Damperleri
ACE Profile Dampers

Sürekli görev için düşük maliyetli alternatif

ACE’nin son derece başarılı TUBUS serileri, kitlelerin tam bir noktaya yavaşlatılması gerekmediğinde mükemmel bir alternatiftir. 140’dan fazla farklı versiyonda mevcut olan profil damperler, özellikle aşırı koşullarda kitleleri yavaşlatmak için kullanılır.

Küçük kurulum alanı varsa, bunlar da önerilir. Ko-polyester elastomerde üretilen, yüksek dirençli emiciler, diğer malzemelerin arızalandığı veya 1 milyona kadar yük değişikliklerinin benzer şekilde yüksek bir hizmet ömrüne erişilemediği alanlarda en iyi yararları sağlar. Uygun fiyatlı, kompakt ve hafiftirler ve enerjiye, tasarımına bağlı olarak farklı sönümleme özelliklerine sahiptirler.

TUBUS TA
Compact size and strong force absorption

Teknik veri
Enerji kapasitesi 2 Nm / çevrim ila 2,951 Nm / çevrim
Maks. 5 mm ila 48 mm
Enerji emilimi% 58 ila% 73
Dinamik kuvvet aralığı 870 N ila 90,000 N
Çalışma sıcaklığı -40 ° C ile +90 ° C arası
Yapı boyutu 12 mm ila 116 mm
Herhangi bir pozisyonda montaj
Malzeme sertlik derecesi Shore 55D
Malzeme Profil gövdesi: ko-polyester elastomer
Çevre Mikroplara, deniz suyuna veya kimyasal saldırılara karşı dayanıklıdır. Mükemmel UV ve ozon direnci. Malzeme suyu emmez veya şişmez.
Darbe hızı aralığı Maksimum 5 m / s
Maksimum tork M3: 1 Nm
M4: 1,7 Nm
M5: 2,3 Nm
M6: 6 Nm
M8: 20 Nm
M12: 50 Nm
M16: 120 Nm
Uygulama alanı doğrusal kızaklar, pnömatik silindirler, taşıma modülleri, makineler ve tesisler, döner üniteler, elektro-mekanik tahrikler, hidrolik cihazlar, konveyör sistemleri, vinç sistemleri

Basic Types
TA

TA12-5 2 3 5
TA17-7 6 9 7
TA21-9 10 16 9
TA22-10 11,5 21 10
TA28-12 29 46 12
TA34-14 48 87 14
TA37-16 65 112 16
TA40-16 82 130 16
TA43-18 112 165 18
TA47-20 140 173 20
TA50-22 170 223 22
TA54-22 201 334 22
TA57-24 242 302 24
TA62-25 304 361 25
TA65-27 374 468 27
TA70-29 421 524 29
TA72-31 482 559 31
TA80-32 570 831 32
TA82-35 683 921 35
TA85-36 797 1.043 36
TA90-38 934 1.249 38
TA98-40 1.147,00 1.555 40
TA116-48 2.014,00 2.951 48

TUBUS TS
Compact size and smooth deceleration

Teknik veri
Enerji kapasitesi 2 Nm / çevrim ila 966 Nm / çevrim
Maks. 7 mm ila 56 mm
Enerji emilimi% 35 -% 64
Dinamik kuvvet aralığı 533 N – 23,500 N
Çalışma sıcaklığı -40 ° C ile +90 ° C arası
İnşaat boyutu 14 mm ila 107 mm
Herhangi bir pozisyonda montaj
Malzeme sertlik derecesi Shore 40D
Malzeme Profil gövdesi: ko-polyester elastomer
Çevre Mikroplara, deniz suyuna veya kimyasal saldırılara karşı dayanıklıdır. Mükemmel UV ve ozon direnci. Malzeme suyu emmez veya şişmez.
Darbe hızı aralığı Maksimum 5 m / s
Maksimum tork M4: 1,7 Nm
M5: 2,3 Nm
M6: 6 Nm
M12: 50 Nm
M16: 120 Nm
Uygulama alanı doğrusal kızaklar, pnömatik silindirler, taşıma modülleri, makineler ve tesisler, döner üniteler, elektro-mekanik tahrikler, vinç sistemleri, konveyör sistemleri

Basic Types
TS

TYPE Enerji TüketimiNm/Hub Enerji Tüketimi-Not Stop Nm/Hub Hub max. Mm
TS14-7 2 3 7
TS18-9 4 6 9
TS20-10 6 7 10
TS26-15 11,5 15 15
TS32-16 23 26 16
TS35-19 30 36 19
TS40-19 34 42 19
TS41-21 48 63 21
TS44-23 63 72 23
TS48-25 81 91 25
TS51-27 92 114 27
TS54-29 122 158 29
TS58-30 149 154 30
TS61-32 163 169 32
TS64-34 208 254 34
TS68-36 227 272 36
TS75-39 291 408 39
TS78-40 352 459 40
TS82-44 419 620 44
TS84-43 475 635 43
TS90-47 580 778 47
TS107-56 902 966 56

TUBUS TR
Compact size and soft deceleration

Teknik veri
Enerji kapasitesi 1.2 Nm / devir ila 146 Nm / devir
Maks. 17 mm ila 60 mm
Enerji emilimi% 25 ila% 45
Dinamik kuvvet aralığı 218 N ila 7,500 N
Çalışma sıcaklığı -40 ° C ile +90 ° C arası
Yapı boyutu 29 mm ila 100 mm
Herhangi bir pozisyonda montaj
Malzeme sertlik derecesi Shore 40D
Malzeme Profil gövdesi: ko-polyester elastomer
Çevre Mikroplara, deniz suyuna veya kimyasal saldırılara karşı dayanıklıdır. Mükemmel UV ve ozon direnci. Malzeme suyu emmez veya şişmez.
Darbe hızı aralığı Maksimum 5 m / s
Maksimum tork M5: 3 Nm
M6: 6 Nm
M8: 20 Nm
Uygulama alanı mobilya endüstrisi, spor malzemeleri, lineer kızaklar, pnömatik silindirler, taşıma modülleri, makineler ve tesisler, istifleme birimleri, elektro-mekanik tahrikler, konveyör sistemleri, gemi inşaası için rıhtım inşaatları

Basic Types
TR

TYPE Enerji TüketimiNm/Hub Enerji Tüketimi-Not Stop Nm/Hub Hub max. Mm
TR29-17 1,2 1,8 17
TR37-22 2,3 5,4 22
TR43-25 3,5 8,1 25
TR50-35 5,8 8,3 35
TR63-43 12 17 43
TR67-40 23 33 40
TR76-46 34,5 43 46
TR83-50 45 74 50
TR85-50 68 92 50
TR93-57 92 122 57
TR100-60 115 146 60

TUBUS TR-H
Compact size with soft deceleration and high energy absorption

Teknik veri
Enerji kapasitesi 2,7 Nm / devir ila 427 Nm / devir
Maks. 15 mm ila 56 mm
Enerji emilimi% 39 -% 62
Dinamik kuvvet aralığı 550 N ila 21,200 N
Çalışma sıcaklığı -40 ° C ile +90 ° C arası
Yapı ebadı 30 mm ila 102 mm
Herhangi bir pozisyonda montaj
Malzeme sertlik derecesi Shore 55D
Malzeme Profil gövdesi: ko-polyester elastomer
Çevre Mikroplara, deniz suyuna veya kimyasal saldırılara karşı dayanıklıdır. Mükemmel UV ve ozon direnci. Malzeme suyu emmez veya şişmez.
Darbe hızı aralığı Maksimum 5 m / s
Maksimum tork M5: 3 Nm
M6: 6 Nm
M8: 20 Nm
Uygulama alanı mobilya endüstrisi, spor malzemeleri, lineer kızaklar, pnömatik silindirler, taşıma modülleri, makineler ve tesisler, istifleme birimleri, elektro-mekanik tahrikler, konveyör sistemleri, gemi inşaası için rıhtım inşaatları

Basic Types
TR-H

TYPE Enerji TüketimiNm/Hub Enerji Tüketimi-Not Stop Nm/Hub Hub max. Mm
TR30-15H 2,7 5,7 15
TR39-19H 6 18 19
TR45-23H 8,7 24 23
TR52-32H 11,7 20 32
TR64-41H 25 46 41
TR68-37H 66,5 98 37
TR79-42H 81,5 106 42
TR86-45H 124 206 45
TR87-46H 158 261 46
TR95-50H 228 342 50
TR102-56H 290 427 56

TUBUS TR-L
Powerhouse in long body length

Teknik veri
Enerji kapasitesi 7,2 Nm / devir ila 10,780 Nm / devir
Maks. 17 mm ila 108 mm
Enerji emilimi% 26 -% 41
Dinamik kuvvet aralığı 1.312 N ila 217.700 N
Çalışma sıcaklığı -40 ° C ile +90 ° C arası
Yapı boyutu 29 mm ila 188 mm
Herhangi bir pozisyonda montaj
Malzeme sertlik derecesi Shore 55D
Malzeme Profil gövdesi: ko-polyester elastomer
Çevre Mikroplara, deniz suyuna veya kimyasal saldırılara karşı dayanıklıdır. Mükemmel UV ve ozon direnci. Malzeme suyu emmez veya şişmez.
Darbe hızı aralığı Maksimum 5 m / s
Maksimum tork M5: 3 Nm
M8: 20 Nm
M16: 40 Nm (DIN912)
M16: 120 Nm (omuzlu vida)
Açık deniz endüstrisi, tarım makineleri, darbe panelleri, konveyör sistemleri, istifleme üniteleri, gemi yapımı, kürek veya inşaat makineleri için mafsallı eklemler, taşıma yolları, yükleme ve kaldırma ekipmanları

Basic Types
TR-L

TYPE Enerji TüketimiNm/Hub Enerji Tüketimi-Not Stop Nm/Hub Hub max. Mm
TR29-17L 7,2 10,9 17
TR43-25L 14 32,7 25
TR63-43L 21,9 32 43
TR66-40L-1 102 143 40
TR66-40L-2 204 286 40
TR66-40L-3 306 428 40
TR66-40L-4 408 571 40
TR66-40L-5 510 714 40
TR76-45L-1 145 203 45
TR76-45L-2 290 406 45
TR76-45L-3 435 609 45
TR76-45L-4 580 812 45
TR76-45L-5 725 1.015,00 45
TR83-48L-1 180 252 48
TR83-48L-2 360 504 48
TR83-48L-3 540 756 48
TR83-48L-4 720 1.008,00 48
TR83-48L-5 900 1.260,00 48
TR99-60L-1 270 378 60
TR99-60L-2 540 756 60
TR99-60L-3 810 1.134,00 60
TR99-60L-4 1.080,00 1.512,00 60
TR99-60L-5 1.350,00 1.890,00 60
TR99-60L-6 1.620,00 2.268,00 60
TR99-60L-7 1.890,00 2.646,00 60
TR143-86L-1 600 840 86
TR143-86L-2 1.200,00 1.680,00 86
TR143-86L-3 1.800,00 2.520,00 86
TR143-86L-4 2.400,00 3.360,00 86
TR143-86L-5 3.000,00 4.200,00 86
TR143-86L-6 3.600,00 5.040,00 86
TR143-86L-7 4.200,00 5.880,00 86
TR188-108L-1 1.100,00 1.540,00 108
TR188-108L-2 2.200,00 3.080,00 108
TR188-108L-3 3.300,00 4.620,00 108
TR188-108L-4 4.400,00 6.160,00 108
TR188-108L-5 5.500,00 7.700,00 108
TR188-108L-6 6.600,00 9.240,00 108
TR188-108L-7 7.700,00 10.780,00 108

TUBUS TR-HD
Compact powerhouse in solid material

Teknik veri
Enerji kapasitesi 405 Nm / devir ila 11,840 Nm / devir
Maks. 12 mm ila 44 mm
Enerji emilimi% 43 -% 72
Dinamik kuvvet aralığı 78,800 N ila 812,900 N
Çalışma sıcaklığı -40 ° C ile +90 ° C arası
Yapı boyutu 42 mm ila 117 mm
Herhangi bir pozisyonda montaj
Malzeme sertlik derecesi Shore 40D, Shore 55D
Malzeme Profil gövdesi: ko-polyester elastomer
Çevre Mikroplara, deniz suyuna veya kimyasal saldırılara karşı dayanıklıdır. Mükemmel UV ve ozon direnci. Malzeme suyu emmez veya şişmez.
Darbe hızı aralığı Maksimum 5 m / s
Maksimum tork M10: 7 Nm
M12: 12 Nm
Açık deniz endüstrisi, tarım makineleri, darbe panelleri, konveyör sistemleri, istifleme üniteleri, gemi yapımı, kürek veya inşaat makineleri için mafsallı eklemler, taşıma yolları, yükleme ve kaldırma ekipmanları

Basic Types
TR-HD

TYPE Enerji TüketimiNm/Hub Enerji Tüketimi-Not Stop Nm/Hub Hub max. Mm
TR42-14HD 405 567 14
TR47-12HD 857 1.200 12
TR47-17HD 850 1.190 17
TR52-14HD 1.634 2.288 14
TR57-21HD 1.194 1.672 21
TR62-15HD 1.790 2.506 15
TR62-19HD 2.940 4.116 19
TR63-24HD 2.061 2.885 24
TR72-26HD 1.700 2.380 26
TR79-20HD 2.794 3.912 20
TR79-31HD 2.975 4.165 31
TR85-33HD 2.526 3.536 33
TR89-21HD 4.438 6.213 21
TR90-37HD 3.780 5.292 37
TR93-24HD 3.421 4.789 24
TR97-31HD 7.738 10.833 31
TR97-35HD 2.821 3.949 35
TR102-44HD 4.697 6.576 44
TR105-28HD 5.641 7.897 28
TR117-30HD 8.457 11.840 30

Teknik veri
Enerji kapasitesi 1.2 Nm / devir ila 146 Nm / devir
Maks. 17 mm ila 60 mm
Enerji emilimi% 25 ila% 45
Dinamik kuvvet aralığı 218 N ila 7,500 N
Çalışma sıcaklığı -40 ° C ile +90 ° C arası
Yapı boyutu 29 mm ila 100 mm
Herhangi bir pozisyonda montaj
Malzeme sertlik derecesi Shore 40D
Malzeme Profil gövdesi: ko-polyester elastomer
Çevre Mikroplara, deniz suyuna veya kimyasal saldırılara karşı dayanıklıdır. Mükemmel UV ve ozon direnci. Malzeme suyu emmez veya şişmez.
Darbe hızı aralığı Maksimum 5 m / s
Maksimum tork M5: 3 Nm
M6: 6 Nm
M8: 20 Nm
Uygulama alanı mobilya endüstrisi, spor malzemeleri, lineer kızaklar, pnömatik silindirler, taşıma modülleri, makineler ve tesisler, istifleme birimleri, elektro-mekanik tahrikler, konveyör sistemleri, gemi inşa teknik verileri için rıhtım konstrüksiyonları
Enerji kapasitesi 1.2 Nm / devir ila 146 Nm / devir
Maks. 17 mm ila 60 mm
Enerji emilimi% 25 ila% 45
Dinamik kuvvet aralığı 218 N ila 7,500 N
Çalışma sıcaklığı -40 ° C ile +90 ° C arası
Yapı boyutu 29 mm ila 100 mm
Herhangi bir pozisyonda montaj
Malzeme sertlik derecesi Shore 40D
Malzeme Profil gövdesi: ko-polyester elastomer
Çevre Mikroplara, deniz suyuna veya kimyasal saldırılara karşı dayanıklıdır. Mükemmel UV ve ozon direnci. Malzeme suyu emmez veya şişmez.
Darbe hızı aralığı Maksimum 5 m / s
Maksimum tork M5: 3 Nm
M6: 6 Nm
M8: 20 Nm
Uygulama alanı mobilya endüstrisi, spor malzemeleri, lineer slaytlar, pnömatik silindirler, taşıma modülleri, makineler ve tesisler, istifleme birimleri, elektro-mekanik tahrikler, konveyör sistemleri, gemi inşaası için rıhtım konstrüksiyonları
