ACE Controls Sönümleme Yastıkları


Sönümleme Yastıkları
Damping Pads
ACE
ACE Sönümleme Yastıkları
ACE Damping Pads
ACE SL-030-12
ACE SL-030-25
ACE SL-100-12
ACE SL-100-25
ACE SL-300-12
ACE SL-300-25

Açıklama

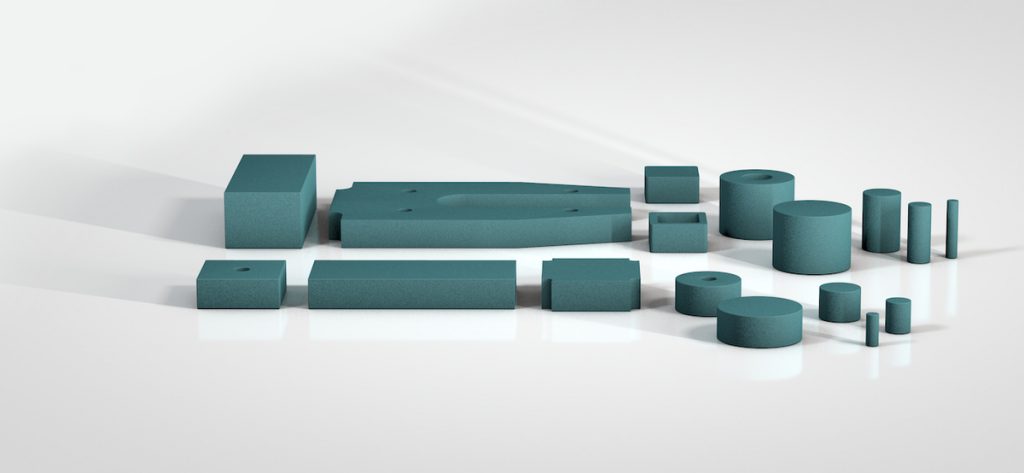

ACE Sönümleme Yastıkları
ACE Damping Pads

Özelleştirilmiş sönümleme teknolojisi

SLAB serilerinden gelen sönümleme pedleri ile ACE, büyük ve küçük yüzeyler üzerindeki darbe yüklerini etkin bir şekilde yavaşlatmak için çözümler sunar. Bu, bu ürünlerin, salınımın başladığı veya inşaat tasarımlarında hasar verici etkilerin büyük bir yüzey üzerinde yavaşlatılması gereken, ACE’nin geniş bir sönümleme teknolojisinde bulunduğu anlamına gelir.

Her boyutta seçilebilen ACE SLAB yastıkları, statik yükleri 3 ila 30 N / cm² arasında absorbe eder ve her gereksinime göre iki boyutlu olarak kesilebilir veya kalıplanmış bir parça olarak tasarlanabilir. Montajı basit bir şekilde yapılıyor. Standart plaka yükseklikleri 12,5 ila 25 mm arasındadır. Birçok farklı kaplama, birçok uygulama için yolu temizler ve en azından -5 ° C ile +50 ° C arasında bir sıcaklık aralığında kullanılabildikleri için.

SLAB 030 to SLAB 300
Energy absorption in pad format

Teknik veri
Enerji kapasitesi 3.1 Nm / devir – 210 Nm / devir
İnme 6,5 mm ila 12,5 mm
Standart yoğunluk SL-030 = yakl. 200 kg / m3
SL-100 = yakl. 440 kg / m3
SL-300 = yakl. 680 kg / m3
Standart renk yeşil
Boyutlar Genişlikler: 1,500 mm’ye kadar
Uzunluklar: 5.000 mm ye kadar
Kalınlıklar: 12.5 mm ve 25 mm
Çevre Ozon ve UV ışınlarına karşı dayanıklıdır. İstek üzerine kimyasal dayanım.
Çalışma sıcaklığı aralığı -5 ° C ila +50 ° C
Malzeme Profili gövdesi: karışık hücreli PUR-Elastomer (poliüretan)
Uygulama alanı lineer kızakları, taşıma modülleri, bagaj ve taşıma kayışları, darbe panelleri, boru hattı yalıtımı, temel montajı, konveyör teknolojisi, elektronik sistemler ve kontroller, tıbbi teknoloji, binalar

Basic Types
SL-030-12

TYPE Enerji TüketimiNm/Hub Hub/mm Standart Yoğunluk
SL-030-12-D-MP1 3,1 6,5 200
SL-030-12-D-MP2 8 6,5 200
SL-030-12-D-MP3 19 6,5 200

SL-030-25

TYPE Enerji TüketimiNm/Hub Hub/mm Standart Yoğunluk
SL-030-25-D-MP1 6,7 12,5 200
SL-030-25-D-MP2 15 12,5 200
SL-030-25-D-MP3 42 12,5 200

SL-100-12

TYPE Enerji TüketimiNm/Hub Hub/mm Standart Yoğunluk
SL-100-12-D-MP1 15 6,5 440
SL-100-12-D-MP2 30 6,5 440
SL-100-12-D-MP3 60 6,5 440

SL-100-25

TYPE Enerji TüketimiNm/Hub Hub/mm Standart Yoğunluk
SL-100-25-D-MP1 20 12,5 440
SL-100-25-D-MP2 40 12,5 440
SL-100-25-D-MP3 63 12,5 440

SL-300-12

TYPE Enerji TüketimiNm/Hub Hub/mm Standart Yoğunluk
SL-300-12-D-MP1 38 6,5 680
SL-300-12-D-MP2 65 6,5 680
SL-300-12-D-MP3 121 6,5 680

SL-300-25

TYPE Enerji TüketimiNm/Hub Hub/mm Standart Yoğunluk
SL-300-25-D-MP1 59 12,5 680
SL-300-25-D-MP2 101 12,5 680
SL-300-25-D-MP3 210 12,5 680
