Pago Lauer PCS090 Plus – MPI
12 Kasım 2016
Siemens 6FC5210-0DA20-1AA1
MMC103
Sinumerik FM-NC/810D/DE/840D/DE
Siemens
Siemens MMC103
Siemens Sinumerik FM-NC/810D/DE/840D/DE
Siemens 6FC5210-0DA20-1AA1

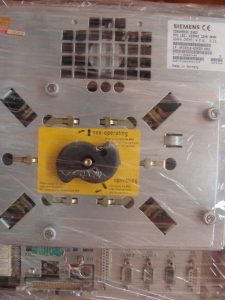

Siemens Sinumerik 840 MMC103 6FC5210-0DA20-1AA1
MMC 103, 32MB 6FC5210-0DA20-1AA1 840D
Siemens 840D 6FC5210-0DA20-1AA1

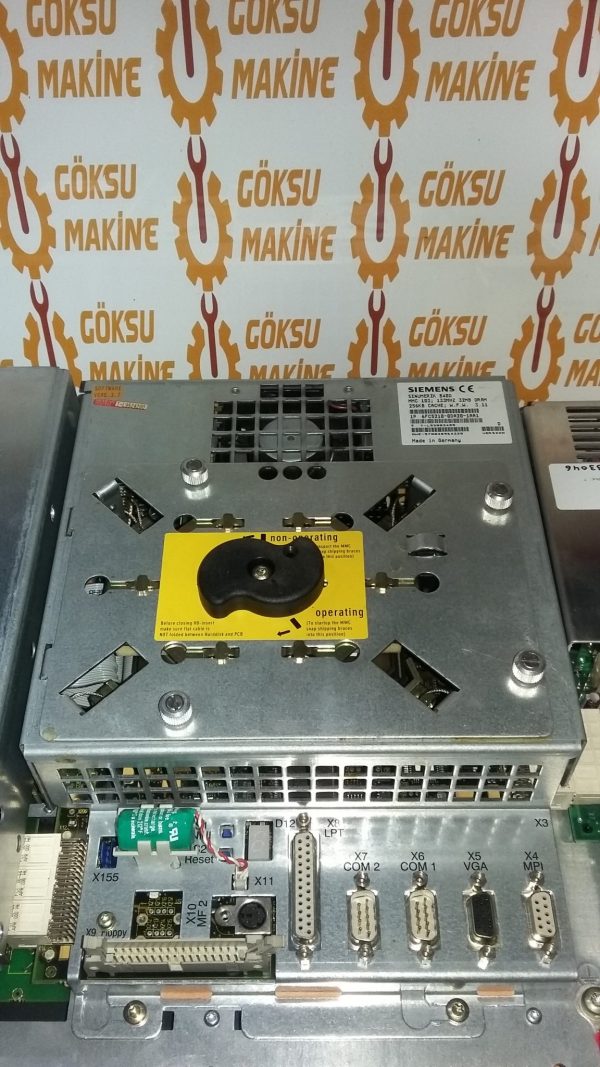

6FC5210-0DA20-1AA1
MMC 103, 32MB 6FC5210-0DA20-1AA1 840D
SINUMERIK FM-NC/810D/DE/840D/DE MMC103 WITH SYSTEM SOFTWARE SW 3.X (WITH WIN 3.11) PENTIUM 133 MHZ, 32 MB D-RAM DISPLAY: ENGLISH/GERMAN (BESY: SINUMERIK 840D BS001)
Siemens 6FC5210-0DA20-1AA1, SINUMERIK 840D ve 810D kontrol sistemleri için tasarlanmış bir MMC 103 (Man Machine Communication) merkezi işlem ve operatör paneli arayüz modülüdür. Bu ünite, CNC makinelerinde operatör ile makine arasındaki iletişimi yöneten donanım bileşenidir.
Teknik Özellikler
Ünite, Pentium işlemci tabanlı bir endüstriyel bilgisayar mimarisine sahiptir:
• İşlemci: Intel Pentium 133 MHz.
• Bellek (RAM): 32 MB D-RAM (Bazı dokümanlarda 16 MB olarak belirtilse de genellikle 32 MB konfigürasyonludur).
• Yazılım Platformu: Windows 3.11 tabanlı sistem yazılımı (SW 3.X).
• Dil Desteği: Almanca ve İngilizce ekran seçenekleri mevcuttur.
• Sistem Uyumluluğu: SINUMERIK FM-NC, 810D/DE ve 840D/DE sistemleri ile tam uyumlu çalışır.
• Depolama: Genellikle 6FC5247-0AA36-0AA1 gibi bir hard disk ünitesi ile birlikte kullanılır.
Kullanım Alanları
6FC5210-0DA20-1AA1, karmaşık üretim süreçlerinin kontrol edildiği CNC tezgahlarında merkezi bir rol oynar:
• HMI (İnsan Makine Arayüzü): Operatörlerin program girmesi, hata teşhisi yapması ve makine parametrelerini izlemesi için grafiksel arayüz sağlar.
• Karmaşık İşleme Merkezleri: Freze, torna ve çok eksenli işleme merkezlerinde ana kontrol birimi olarak görev yapar.
• Veri İşleme: Büyük miktardaki NC programlarının ve takım verilerinin işlenmesi ve saklanması için gerekli bilgi işlem gücünü sunar.
• Modernizasyon ve Yedek Parça: Üretimi durdurulmuş (discontinued) bir model olması nedeniyle, mevcut 840D sistemlerin onarımı veya yedek parça değişimi kapsamında kullanılır.
