Detaylı Teknik Özellikler

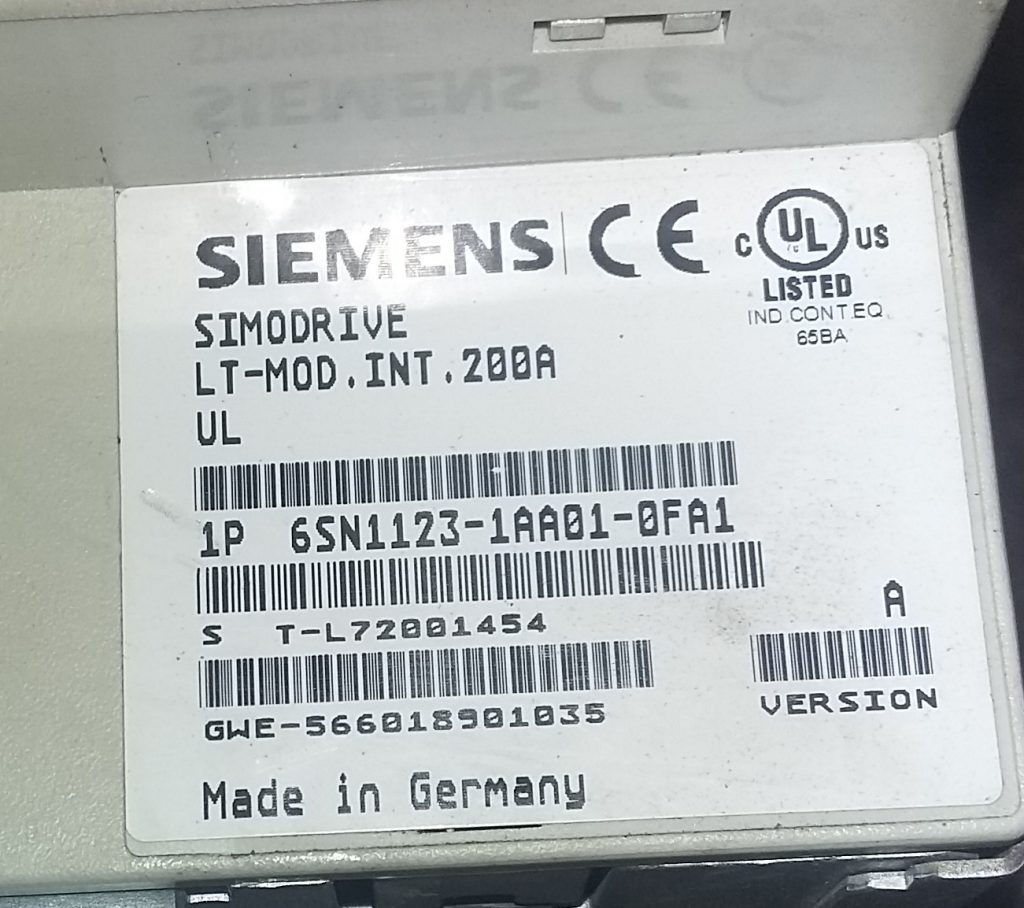

• Ürün Serisi ve Tipi: Siemens SIMODRIVE 611 Güç Modülü (Power Module)
• Eksen Sayısı: 1-Eksen (1-Axis)
• Nominal Transistör Akımı: 200 A
• Motor Nominal Akımları: Besleme (Feed / Eksen) = 70 A, Ana Mil (Main Spindle) = 85 A
• Uyumlu Motor Akımları: Asenkron motorlar için 85 A, 1FT5 senkron motorlar için 100 A, 1FT6 motorlar için 70 A
• DC Bara Gerilimi (DC Link Voltage): 600 V / 625 V DC
• Soğutma Teknolojisi: Entegre dahili fanlı soğutma (Internal Cooling)
• Gövde Genişliği ve Ağırlık: 300 mm modül genişliği, yaklaşık 17.3 kg net ağırlık

Kullanım Alanları ve Sektörler

Bu yüksek tork ve güç yönetim modülü; yüksek hızlığa sahip metallerin işlenmesi, hassas yüzey taşlama, robotik transfer ve ağır kütle konumlandırma süreçlerinde görev alır. Başta otomotiv ana ve yan sanayii olmak üzere; havacılık, savunma sanayii, kalıp imalatı, demir-çelik, ağır makine üretimi ve metal şekillendirme sektörlerinde yoğun olarak tercih edilmektedir.

Kullanıldığı Makine Türleri ve Global Markalar

• Makine Türleri: Çok eksenli dikey/yatay CNC işleme merkezleri, CNC torna tezgahları, portal (gantry) tipi sac işleme makineleri ve endüstriyel robotik besleme üniteleri.
• Global Makineler: DMG Mori, Mazak, Chiron, Heller ve Index gibi dünyanın en prestijli CNC takım tezgahı üreticilerinin Sinumerik 840D veya 810D kontrolör altyapısına sahip yüksek güçlü ana mil ve eksen tahrik sistemlerinde fabrika çıkışlı ana sürücü bileşenidir.

Hangi Yeni Projelerinizde Kullanılabilir?

Bu 200 A yüksek akım kapasiteli güç modülü; mevcut hatlardaki eski nesil SIMODRIVE ünitelerinin modernizasyon ve retrofitting projelerinde, özel imalat yüksek torklu CNC mermer/taş işleme tezgah tasarımlarında, ağır yük kartezyen robot manipülatör eksenlerinde ve yüksek devirli özel mil (spindle) sürücü panolarında güvenle entegre edilebilir.

Kullanıcı Problemlerine Çözümler ve Avantajlar

• Eksen Kaçırma ve Güç Kayıplarının Önlenmesi: 200 A transistör gücü ve anlık yüksek pik akım toleransı ile ağır yükler altında servo motorların tork kaybı yaşamasını engeller ve mikro seviyede işleme pürüzsüzlüğü sunar.
• Aşırı Isınma Arızalarının Çözülmesi: Dahili güçlü fan sistemi sayesinde, en yoğun çalışma döngülerinde bile ısıyı tahliye ederek ısınma kaynaklı plansız tezgah duruşlarını ve termal arıza kodlarını ortadan kaldırır.
• Alan Tasarrufu ve Kolay Montaj: 300 mm kompakt modüler genişliği, kontrol kabini içindeki diğer sürücülerin yanına doğrudan bara bağlantılarıyla (tak-çalıştır) eklenmesini sağlayarak pano maliyetlerini düşürür.

Genel Sorun Giderme Adımları

1. DC Bara Aşırı Gerilim Hatası (Overvoltage): Harici frenleme direncini (bleeder) kontrol edin. Ani yavaşlamalarda geri beslenen enerjinin düzgün sönümlenip sönümlenmediğini multimetre ile ölçün.
2. Kırmızı Hata Ledi veya Eksen Sürücü Hazır Değil Hatası: Kontrol kartı ile güç modülü arasındaki soket bağlantılarını inceleyin. Giriş şebeke fazlarında veya 600 V DC bara voltajında çökme olup olmadığını test edin.
3. Termal Arıza ve Erken Kilitlenme: Modülün dahili fanının dönüp dönmediğini ve hava akış kanallarının talaş tozuyla tıkanıp tıkanmadığını kontrol edin. Gerekirse ESD korumalı hava ile temizleyin.
