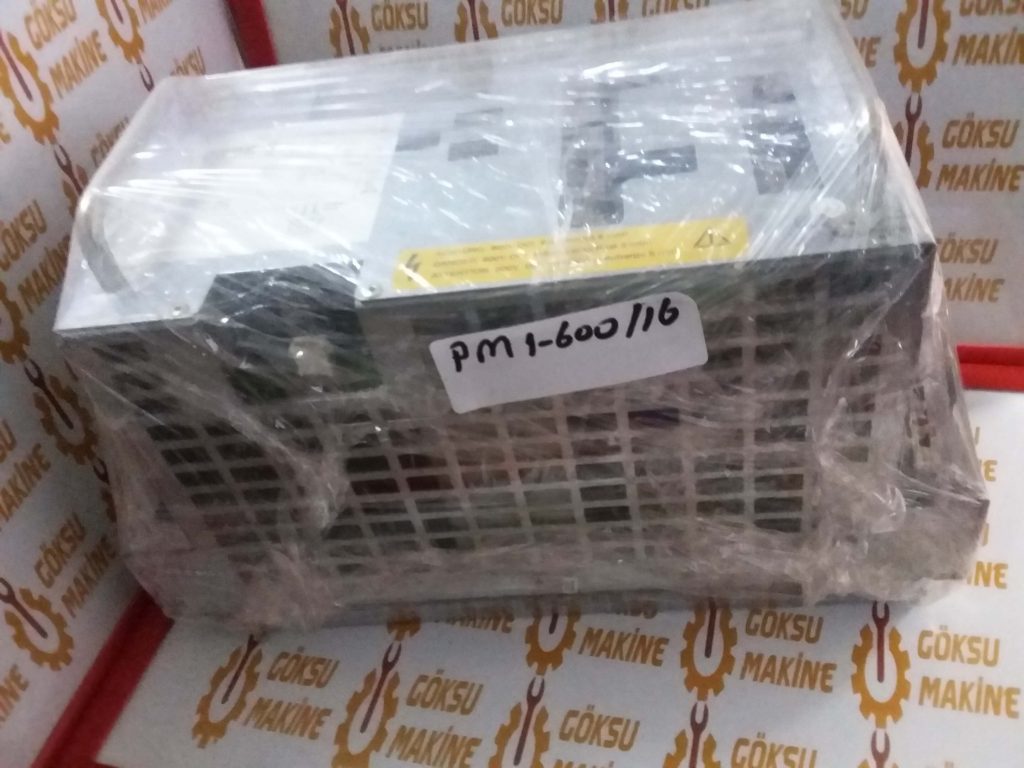

KUKA PM1-600/16, endüstriyel robot teknolojisinde dünya standartlarını belirleyen KUKA KR C1 robot kontrol kabinlerinin içerisinde görev yapan, yüksek kararlılığa sahip modüler bir güç/sürücü modülüdür (Power Module). Robot kollarına ait çok eksenli servo motorların ihtiyaç duyduğu yüksek akım ve gerilimi şebekeden alarak regüle eden, motorların tork üretimini ve hız çevrimlerini yöneten en temel güç elektroniği donanımıdır.

• Cihaz Tanımı ve İşlevi: KUKA robot kabinlerindeki servo motorları sürmek ve frenlemek amacıyla geliştirilmiş entegre güç amplifikatör/sürücü ünitesi.
• Kabin ve Denetleyici Uyumluluğu: Klasik nesil üretim hatlarında yoğun şekilde çalışan KUKA KR C1 robot kontrol panoları ile tam donanımsal entegrasyon.
• Akım ve Güç Kapasitesi: Ağır hizmet tipi robot eksenlerinin ani ivmelenmelerini destekleyen, 600V nominal bara gerilimi altında 16 Amper sürekli nominal çıkış akım gücü.
• Doğrultucu ve Evirici Katı: Şebekeden gelen alternatif akımı (AC) doğrultarak kararlı bir DC baraya dönüştüren ve ardından servo motorlar için frekans kontrollü yüksek hızlı darbelere (PWM) çeviren kompakt IGBT tabanlı iç mimari.
• Isı Tahliye Yapısı: Modülün arkasında yer alan, kesintisiz çalışma esnasında güç transistörlerinin aşırı ısınmasını engelleyen geniş alüminyum soğutucu blok (heatsink) ve dikey hava akış tasarımı.
• Fiziksel Form Faktörü: Kabin içi montaj rafına (rack sistemine) yan yana vidalanarak sıkıştırılabilen, pano içi alan maliyetini optimize eden dikey kaset tipi endüstriyel gövde tasarımı.
• Entegre Koruma Algoritmaları: Modülü elektriksel hasarlardan koruyan aşırı akım, aşırı voltaj, düşük voltaj, faz eksikliği ve kısa devre koruma devreleri.
________________________________________
🏭 2. Kullanım Alanları ve Tercih Edildiği Sektörler
Yüksek akım kararlılığı, hızlı dinamik tepki süresi ve 7/24 aralıksız dur-kalk içeren operasyonlarda gösterdiği elektriksel dayanım nedeniyle ağır otomasyon kollarında tercih edilir.
• Otomotiv ve Yan Sanayi: Robotik gövde punta kaynak hücreleri, ark kaynak istasyonları, mastik sürme hatları ve parça transfer üniteleri.
• Metal İşleme ve Ağır Sanayi: CNC tezgah besleme üniteleri, büyük sac bükme otomasyonları, pres hatları arası transfer sistemleri ve döküm çapak alma hücreleri.
• Ambalaj, Lojistik ve İstifleme: Tesis sonlarındaki yüksek hızlı paletleme, kolileme ve ürün ayrıştırma konveyör hatlarındaki robotik eksenlerde.
• Ağır Makine ve Sac Şekillendirme: Devasa hidrolik/mekanik preslerin önünde malzeme yükleme ve boşaltma yapan robotik transfer hatlarında.
________________________________________
🤖 3. Kullanıldığı Makine Türleri ve Global Entegrasyon
KUKA’nın yüksek tork çeken, özellikle dikey eksen hareketlerinde yüksek yerçekimi ataletine maruz kalan çok eksenli artiküle endüstriyel robot platformlarında konumlandırılır.
• 6 Eksenli Endüstriyel Robotlar: Ağır sanayide parça işleyen veya taşıyan KUKA KR 125, KR 150, KR 200 ve KR 350 gibi KR C1 tabanlı robot kollarının ana eksen tahrik sistemlerinde.
• Yüksek Tonajlı Paletleme Robotları: Hat sonu lojistik süreçlerini yöneten çok eksenli KUKA paletör mekanizmalarının servo motor kontrol panolarında.
• Global Markalar ve Fabrikalar: Dünya genelindeki büyük otomotiv devlerinin (Volkswagen Grubu, BMW, Mercedes-Benz, Ford, Fiat vb.) ve küresel imalat fabrikalarının kurulu klasik hatlarında ana güç elektroniği parçası olarak uzun yıllar kararlılıkla görev yapmıştır.
________________________________________
🛠️ 4. Ürün Kullanıcıların Hangi Problemlerini Çözer?
Ağır yük altında çalışan robot gövdelerinde meydana gelen akım dalgalanmaları, eksen kaçırmaları ve elektriksel alan kısıtlamalarına kalıcı çözümler getirir.
• Yük Altında Eksen Kaçırma ve Sarsıntılar: Güç katının akım regülasyon hızının yüksek olması sayesinde servo motordaki tork dalgalanmalarını engeller; böylece robot kolunun yük altındayken hedef konumdan sapması veya titremesi problemini tamamen çözer.
• Ani Frenlemede Voltaj Sıçramaları: Robot ağır bir yükle aniden durduğunda motorlar jeneratör gibi çalışarak şebekeye yüksek voltaj basar (rejeneratif enerji). Bu modül, iç koruma katları ve harici direnç kontrolü sayesinde bu voltaj sıçramalarının kabindeki hassas bilgisayar kartlarına zarar vermesi riskini ortadan kaldırır.
• Pano İçi Alan Sıkışıklığı: Sürücü güç elektroniğini kompakt bir kaset gövdede toplayarak kabin içinde harici kaba sürücülerin yaratacağı alan darboğazını ve karmaşık kablo kalabalığını ortadan kaldırır.
________________________________________
✨ 5. Öne Çıkan Kullanıcı Avantajları
Klasik üretim sahalarında yüksek operasyonel sürdürülebilirlik sağlarken, fabrika bakım ekiplerine ve üretim kararlılığına finansal ve teknik avantajlar barındırır.
• Modüler Kaset Yapısı ile Hızlı Değişim: Donanımsal bir arıza meydana geldiğinde, kabin içindeki tüm bilgisayar bileşenlerini veya motor kablolarını tek tek sökmeye gerek kalmaz; modül sabitlendiği rack yuvasından saniyeler içinde sökülerek yenisiyle kolayca ikame edilebilir.
• 16 Amperlik Yüksek Güç Yoğunluğu: İnce ve modüler yapısına rağmen 16 Amper sürekli akım üretebilmesi, ağır sanayi yüklerinin ani ivmelenme ve yön değiştirme komutlarına gecikmesiz, sarsıntısız ve kararlı yanıt vermesini destekler.
• KUKA Ekosistemi ile Kusursuz Uyum: Kabin içindeki ana bilgisayar kartları (MFC, DSE vb.) ve servo motor hatları ile %100 fabrikasyon donanımsal eşleşme sağlar; ek bir dönüştürücü veya adaptör maliyeti gerektirmez.
• Zorlu Pano Şartlarına Üstün Direnç: Endüstriyel tesislerdeki elektriksel şebeke dalgalanmalarına, anlık gerilim piklerine ve kabin içi sıcaklık artışlarına karşı yüksek termal ve elektriksel mukavemete sahiptir.
________________________________________
🔍 6. Genel Sorun Giderme Adımları
Robot kontrol ekranında veya modül üzerinde hata durumları oluştuğunda ya da robot eksenleri harekete geçmediğinde izlenmesi gereken öncelikli saha kontrol adımlarıdır.
• Kabin İçi Yuva ve Slot Bağlantısını Kontrol Edin: Kabin enerjisini kesin; PM1 modülünü ana rack yuvasından sökerek arka tarafındaki güç ve sinyal konektör pinlerini korozyona veya bükülmeye karşı inceleyin, temizleyerek yerine tam oturtun.
• DC Bara (Bus) Voltaj Kararlılığını Ölçün: Eğer sistem düşük veya yüksek voltaj hatası veriyorsa, kabin içi merkezi güç kaynağından gelen DC bara voltajının kararlı olup olmadığını multimetre ile doğrulayın; şebeke dalgalanmalarını takip edin.
• Motor Güç Kablolarını Kısa Devreye Karşı Test Edin: Modül sürekli “Overcurrent” (Aşırı Akım) arızası tetikliyorsa, modül çıkışındaki motor güç kablolarını sökün. Motor sargılarını ve kablo hatlarını faz-faz ve faz-toprak kısa devre riskine karşı multimetre veya meger cihazıyla ölçün.
• Kabin İçi Fan ve Soğutma Durumunu İzleyin: Modülün aşırı ısınmadan dolayı kendini korumaya alıp kapatmasını önlemek için kabin üzerindeki dikey soğutma fanlarının çalışır durumda olduğunu teyit edin; modülün arkasındaki alüminyum kanatçıkları basınçlı hava ile temizleyin.
• smartPAD Ekranındaki Spesifik Hata Kodunu Okuyun: KUKA operatör paneli ekranında beliren servo sürücü veya güç modülü (DSE/PM1) hata numaralarını analiz ederek arızanın yazılımsal bir eksen parametre kaybından mı yoksa donanımsal bir iç transistör (IGBT) hasarından mı kaynaklandığını ayrıştırın.
