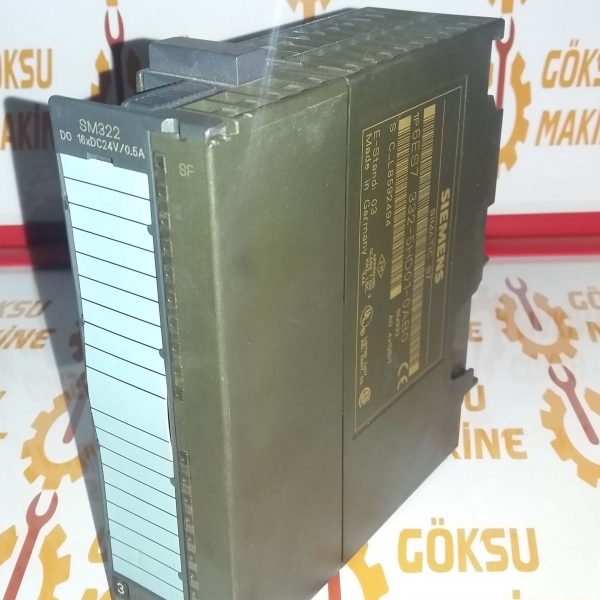

Siemens Simatic S7 SM 332 6ES7 332-5HD01-0AB0 Analog Output Module
Siemens 6ES7332-5HD01-0AB0, SIMATIC S7-300 PLC serisi için tasarlanmış yüksek hassasiyetli bir Analog Çıkış Modülü (Analog Output) bileşenidir. Dijital verileri, saha elemanlarını oransal olarak kontrol etmek için voltaj veya akım sinyallerine dönüştürür.
Teknik Özellikleri
• Kanal Sayısı: 4 adet analog çıkış kanalı.
• Çözünürlük: 12 bit (daha hassas kontrol gerektiren yerlerde sinyali küçük parçalara bölerek iletir).
• Çıkış Tipleri:
o Gerilim (Voltaj): 0…10V, 1…5V, +/-10V.
o Akım: 0…20mA, 4…20mA, +/-20mA.
• İzolasyon: Kanallar arasında ve arka panel veri yolu (backplane bus) ile optik izolasyon mevcuttur.
• Besleme: 24V DC nominal gerilim ile çalışır.
• Hata Teşhisi: Modül üzerinde hata durumunu gösteren grup hata (SF) LED’i bulunur.
• Bağlantı: 20 pinli ön konnektör kullanılır.
Kullanım Alanları ve Sektörler
Bu modül, bir cihazın sadece “açık/kapalı” değil, belirli bir yüzdeyle (%0-100 arası) çalışması gereken durumlarda kullanılır:
• Hız Kontrolü: Motor sürücülerine (VFD/Inverter) hız referans sinyali göndermek.
• Vana (Valf) Kontrolü: Oransal valflerin açıklık oranını (örn. %30 açık) ayarlayarak akışkan kontrolü sağlamak.
• Isıtma Sistemleri: Güç kontrol üniteleri üzerinden rezistansların sıcaklık seviyesini ayarlamak.
• Sektörler: Kimya, petrokimya, gıda, tekstil, HVAC (iklimlendirme) ve su arıtma tesisleri.
Hangi Marka ve Tür Makinalarda Kullanılır?
S7-300 tabanlı sistemlerin olduğu her yerde bulunan bu modül, özellikle şu makine türlerinde yaygındır:
• Plastik Enjeksiyon Makinaları: Enjeksiyon hızı ve ütüleme basıncı gibi hassas analog değerlerin kontrolünde.
• Boya ve Terbiye Makinaları: Tekstil sektöründe kimyasal dozajlama ve pompa hız ayarlarında.
• Gıda İşleme Hatları: Pastörizasyon ünitelerinde sıcaklık ve akış hızının dengelenmesinde.
• HVAC Santralleri: Büyük binaların havalandırma kapaklarının (damper) pozisyonlanması ve fan hızlarının kontrolünde.
• Endüstriyel Fırınlar: Oransal gaz valflerini yöneterek hassas pişirme veya kurutma eğrileri oluşturulmasında.
