Power Modül Siemens Simodrive 6SN1124-1AA00-0CA1

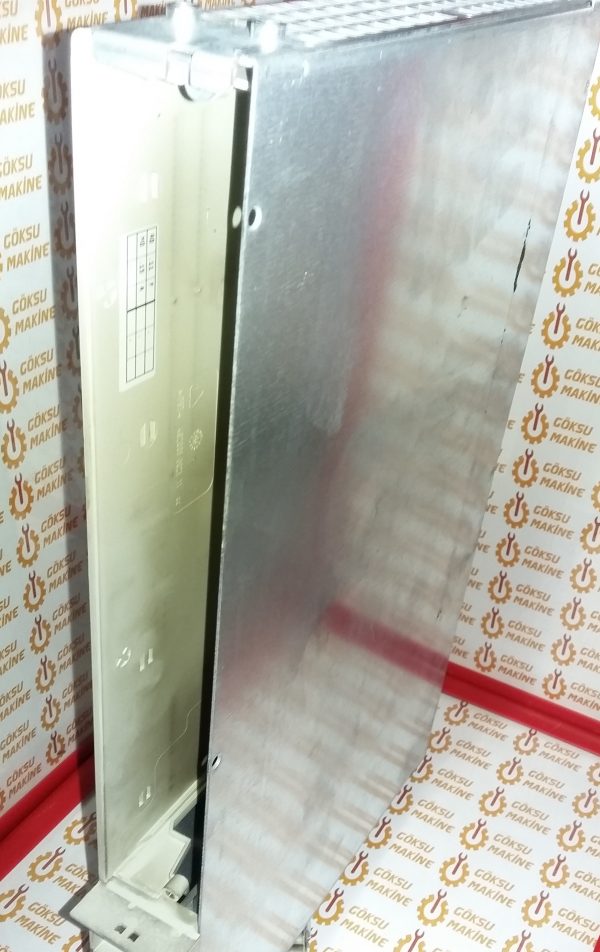

Siemens Simodrive 6SN1124-1AA00-0CA1, endüstriyel CNC tezgahlarında ve modüler sürücü sistemlerinde kullanılan yüksek performanslı, tek eksenli bir LT (Leistungsteil) güç modülüdür. Simodrive 611 serisinin bir parçası olan bu ünite, servo motorların ve iş millerinin (spindle) ihtiyaç duyduğu elektrik gücünü kararlı bir şekilde iletmek üzere tasarlanmıştır. Ağır hizmet tipi imalat koşullarında motorların hız, ivmelenme ve tork yönetimini üst düzey dinamizmle gerçekleştirerek imalat hatlarının kalbini oluşturur.
Detaylı Teknik Özellikler
- Sipariş Kodu (MLFB): 6SN1124-1AA00-0CA1
- Üretici ve Seri: Siemens Simodrive 611 / 611 Leistungsteil
- Modül Yapısı: Tek Eksenli (1 Axis) Dahili Soğutmalı Güç Sürücü Bloğu
- Nominal Akım Kapasitesi: 50 Amper (50A) sürekli çıkış akımı
- Gerilim Tipi: DC Bara (DC Link) beslemeli entegre güç yapısı
- Tasarım: Harici soğutucu bloklu, panoda minimum alan kaplayan kompakt şasi
Kullanım Alanları ve Sektörler
Bu güçlü LT modülü, yüksek tork ve kesintisiz motor kararlılığı gerektiren şu stratejik endüstrilerde yoğun olarak tercih edilir:
- Otomotiv: Robotik gövde kaynak hatları, montaj hücreleri ve ağır parça transfer presleri
- Talaşlı İmalat: Çok eksenli kalıp işleme üniteleri ve hassas parça üretim hatları
- Havacılık ve Savunma: Yapısal gövde elemanlarının mikron hassasiyetli 5 eksenli frezelenmesi
- Metal İşleme: CNC sac işleme makineleri, abkant presler ve boru bükme tezgahları
Kullanıldığı Makineler ve Küresel Markalar
- Makine Türleri: CNC dikey ve yatay işleme merkezleri, yüksek hızlı (HSC) taşlama tezgahları, portal frezeler ve ağır yük taşıyan kartezyen robot sistemleri.
- Global Kullanım: DMG Mori, Chiron, Hermle, Mazak, Grob ve Waldrich Coburg gibi dünyaca ünlü Alman ve küresel takım tezgahı üreticilerinin Simodrive 611 mimarisine sahip fabrikasyon sistemlerinde standart güç ünitesi olarak yer alır.
Yeni Proje Entegrasyonları
- Fabrikalardaki eski nesil CNC tezgahlarının güç ve verimlilik odaklı modernizasyon (Retrofit) projeleri
- Endüstri 4.0 uyumlu, yüksek hızlı ve senkronize çalışan robotik parça taşıma hücreleri
- Enerji geri kazanımlı ve yüksek torklu yeni nesil özel tasarım kontrol panoları
Genel Sorun Giderme Adımları
- DC Bara Gerilimi: Modülün üst bölümünde yer alan DC bara bağlantılarının sıkılığı ve 600V seviyesindeki voltaj değeri ölçülmelidir.
- Sıcaklık Kontrolü: Güç transistörlerinin zarar görmemesi için dahili fanların çalışır durumda olduğu ve soğutucu kanalların temizliği teyit edilmelidir.
- Kısa Devre Testi: Motor çıkış klemenslerinde (U, V, W) fazlar arası veya toprağa doğru bir kısa devre sızıntısı olup olmadığı multimetre ile test edilmelidir.
- Geçmeli Modül Kontrolü: Güç ünitesinin üzerine oturan kontrol kartının (6SN1118 serisi) pin yuvaları incelenmeli ve tam oturduğundan emin olunmalıdır.
Çözdüğü Problemler ve Avantajlar
- Çözülen Problemler: Yoğun işleme operasyonlarında karşılaşılan motor bayılmalarını, ani yük dalgalanmalarından kaynaklanan hız kaçırmalarını ve aşırı akım tetiklemeli duruşları kalıcı olarak çözer.
- Öne Çıkan Avantajlar: 50A akım kapasitesiyle en zorlu mekanik dirençlerde bile kararlı güç sunar. Modüler tak-çıkar mimarisi sayesinde arıza anında dakikalar içinde yenisiyle değiştirilebilir; böylece fabrikanın üretim duruş sürelerini minimuma indirir.
